Los inductores de potencia y de modo diferencial pueden almacenar energía, reducir ripple o filtrar corriente según el circuito. Los choques de modo común se diseñan principalmente para atenuar ruido común en dos o más conductores.
KATOY desarrolla la estructura magnética, los devanados, los terminales y el montaje a partir de la función real y de las condiciones eléctricas, térmicas y mecánicas del proyecto.
Familias con funciones diferentes
El término “inductor” abarca distintas funciones inductivas. Un inductor de potencia conduce la corriente del circuito y puede participar en el almacenamiento de energía o el control de ripple. Un choque de modo común utiliza devanados acoplados para presentar alta impedancia al ruido de modo común.
Estos componentes no deben recibir la misma lista universal de parámetros. La corriente de saturación, por ejemplo, es central para muchos inductores de potencia, pero no debe tratarse como requisito obligatorio de todo choque de modo común.
Inductor de potencia, modo diferencial y modo común
| Tipo | Función principal | Estructura típica | Datos prioritarios |
|---|---|---|---|
| Inductor de potencia | Almacenamiento de energía, reducción de ripple o filtrado de corriente, según la topología. | Un camino de corriente en núcleo de ferrita, toroidal u otra construcción definida por el proyecto. | Inductancia y condición de medición, corriente RMS y pico, DCR, frecuencia, ripple, saturación, pérdidas y temperatura. |
| Inductor de modo diferencial | Impedancia inductiva al ripple o ruido entre los conductores del circuito. | Devanado en el camino normal de corriente u otra estructura específica. | Inductancia, corriente, frecuencia, DCR, forma de onda, pérdidas y restricciones mecánicas. |
| Choque de modo común | Atenuación de corrientes de ruido que circulan en el mismo sentido por los conductores. | Dos o más devanados acoplados en el mismo núcleo. | Número de líneas, corriente, banda de ruido, impedancia de modo común, equilibrio de devanados, aislamiento y terminales. |
Datos de proyecto según la función
Para inductores de potencia y diferenciales
- función en el circuito y topología
- inductancia y condición de medición
- corriente continua/RMS y corriente pico
- forma de onda y corriente de ripple
- frecuencia de conmutación o filtrado
- DCR máxima o objetivo
- comportamiento de saturación
- temperatura, dimensiones y montaje
Para choques de modo común
- número de líneas y esquema de conexión
- corriente de operación
- banda de frecuencia del ruido
- impedancia o requisito de filtrado
- inductancia de fuga cuando sea relevante
- aislamiento entre devanados
- equilibrio y disposición de devanados
- terminales, dimensiones y montaje
¿Por qué la inductancia no es suficiente?
En un inductor de potencia, la misma inductancia nominal puede producir resultados distintos cuando cambian la corriente DC, el ripple, la frecuencia, el material del núcleo, el entrehierro, la resistencia del devanado o la temperatura.
La DCR influye en la pérdida de cobre y la caída de tensión. El núcleo y el entrehierro influyen en la reducción de inductancia con corriente. La frecuencia, la forma de onda y la construcción del devanado influyen en las pérdidas AC. Por eso, la especificación debe indicar la condición de operación relevante.
- fuentes conmutadas y convertidores DC-DC
- inversores y electrónica de potencia
- equipos de soldadura
- filtros EMI conducidos
- fuentes industriales
- conversión y almacenamiento de energía
- automatización y equipos OEM
Productos reales y evidencia de producción

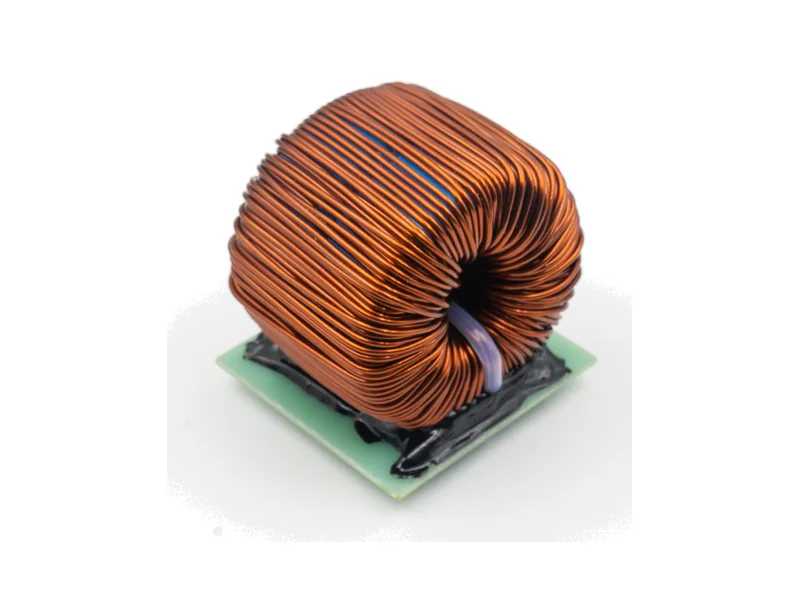

Las imágenes muestran construcciones reales de KATOY. Representan distintos formatos de núcleo, devanado y montaje, no especificaciones eléctricas fijas.
Las condiciones de medición importan porque la inductancia y la impedancia pueden variar con frecuencia, corriente y método de prueba. Según el producto aprobado, la verificación puede incluir parámetros eléctricos, DCR cuando se especifique, inspección de devanados y conexiones, requisitos de aislamiento definidos e inspección visual y dimensional.
Lista para cotización o revisión de muestra
- función en el circuito
- inductancia y condición de medición
- corriente RMS/continua y corriente pico
- frecuencia, forma de onda y ripple
- DCR o límite de caída de tensión
- requisitos de aislamiento
- temperatura y ambiente de instalación
- dimensiones, terminales y montaje
- plano, fotografía o muestra existente
- cantidad estimada
Consulta también las preguntas frecuentes sobre componentes magnéticos personalizados.
¿Cuál es la diferencia entre modo común y modo diferencial?
El modo común corresponde al ruido que aparece en el mismo sentido en dos o más conductores. El modo diferencial corresponde al componente entre conductores en el camino normal del circuito.
¿La corriente nominal y la corriente de saturación son iguales?
No. La corriente nominal suele relacionarse con el límite térmico en operación continua; la corriente de saturación describe el cambio del comportamiento magnético y de la inductancia al aumentar la corriente. La especificación debe indicar las condiciones de definición y medición.
¿Todo choque de modo común necesita una corriente de saturación?
No como parámetro universal. Para un choque de modo común suelen ser prioritarios la corriente de operación, la banda de ruido, la impedancia, el equilibrio de devanados, el aislamiento y los terminales; otros parámetros dependen del circuito real.
¿Necesitas un inductor o choque personalizado?
Comparte la función del componente, los datos eléctricos disponibles, el plano, las dimensiones y las condiciones de operación para evaluación técnica.
